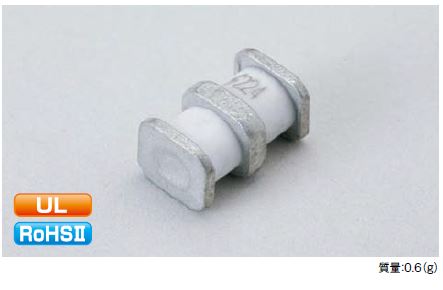

三极管/3SDH4形

适用标准
• UL标准认证（E140906）
• 支持RoHSⅡ指令

立即咨询在线留言

产品详情

规格参数

附件下载

特点:

• 超小型表面安装突波吸收器

• 意匠登陆制品

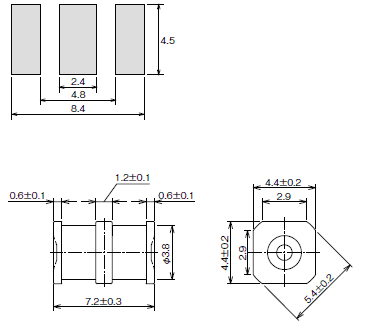

建议焊盘尺寸、外观图：

LWM5KOGR~EGKGF$OP_~J$7

项目	条件	性能
		3SDH4-75	3SDH4-90	3SDH4-145	3SDH4-200	3SDH4-230	3SDH4-350
直流放电开始电压	100V/s	75V±20%	90Ｖ±20％	145Ｖ±20％	200Ｖ±20％	230Ｖ±20％	350Ｖ±20％


冲击放电开始电压	100V/μs	≦500Ｖ				≦550Ｖ	≦650Ｖ
	1kV/μs	≦600Ｖ				≦650Ｖ	≦750Ｖ
绝缘电阻	DC50V	≧10,000ＭΩ			—
	DC100V	—			≧10,000ＭΩ
静电容量	1MHz	≦1.0pF
DC Hold Over特性	DC52V	≦150ms		—
	DC80V	—		≦150ms	—
	DC135V	—			≦150ms
交流电流耐量	AC50Hz 5A×2·1s	10次
冲击电流耐量	8/20μs﹒5kA×2	+5次、-5次
冲击寿命	10/1000μs﹒100A×2	300次

● 3SDH4-75 仕样书（下载资料）下载
● 3SDH4-90 仕样书（下载资料）下载
● 3SDH4-145 仕样书（下载资料）下载
● 3SDH4-200 仕样书（下载资料）下载
● 3SDH4-230 仕样书（下载资料）下载
● 3SDH4-350 仕样书（下载资料）下载
