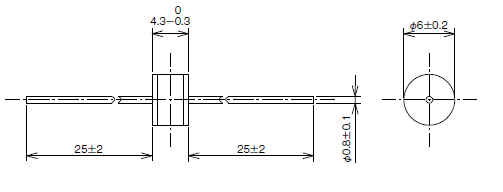

建议焊盘尺寸、外观图:
项 目 | 条 件 | 性 能 | |||
Y06S-90「 」 | Y06S-100「 」 | Y06SZ-230「 」 | Y06SZ-350「 」 | ||
直流放电开始电压 | 100V/s | 90V±20% | 100V±20% | 230V±50V | 350V±70V |
冲击放电开始电压 | 1kV/μs | ≦700V | ≦800V | ||
10/200μs﹒2kV | ≦1,000V | ||||
绝缘电阻 | DC50V | ≧10,000MΩ | ̶ | ||
DC100V | ̶ | ≧10,000MΩ | |||
静电容量 | 1MHz | ≦1.0pF | |||
交流电流耐量 | AC3A﹒1s | 1次 | ̶ | ||
AC5A・1s | ̶ | 10次 | |||
冲击电流耐量 | 8/20μs﹒ 3kA | 1次 | ̶ | ||
10/200μs﹒ 2kA | +1、-1次 | ̶ | |||
8/20μs﹒ 5kA | ̶ | +5、‐5次 | |||
冲击寿命 | 10/200μs﹒ 100A | 200次 | ̶ | ||
10/1,000μs﹒ 100A | ̶ | 200次 |
