日本铁道用SPD

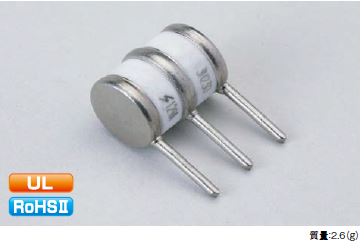

三极管/3H形

适用标准
• UL标准认证（E140906）
• 支持RoHSⅡ指令

立即咨询在线留言

产品详情

规格参数

附件下载

特点:

• 自带防故障装置功能

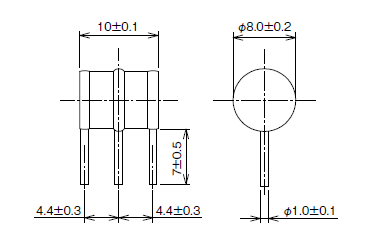

建议焊盘尺寸、外观图：

[VQBPQ`O`9K%T553TNP@VD

项目	条件	性能
		3H-90	3H-150	3H-230	3H-250	3H-350	3H-500
直流放电开始电压	100V/s	90V±20%	150Ｖ±20％	230Ｖ±20％	250Ｖ±20％	350Ｖ±20％	500Ｖ±20％
冲击放电开始电压	1kV/μs	≦500Ｖ	≦600Ｖ	≦700Ｖ	≦900Ｖ		≦1,000Ｖ
	1kV/μs	≧10,000ＭΩ		̶
绝缘电阻	DC50V	̶		≧10,000ＭΩ
	DC100V	̶			≧10,000ＭΩ
静电容量	1MHz	≦3.0pF
DC Hold Over特性	DC 52V	≦150ms	̶
	DC 80V	̶			≦150ms		̶
	DC 135V	̶		≦150ms		̶	≦150ms
交流电流耐量	AC5A×2 1秒	10次				̶	10次
	AC10A×2 1秒	̶				5次	̶
冲击电流耐量	8/20μs・5kA×2	+5、-5次				̶	+5、-5次
	8/20μs・10kA×2	̶				+5、-5次	̶
冲击寿命	10/1,000μs・100A×2	300次

● 3H-90 仕样书（下载资料）下载
● 3H-150 仕样书（下载资料）下载
● 3H-230 仕样书（下载资料）下载
● 3H-500 仕样书（下载资料）下载
