特点
• 体适合于多雷地区的高耐量型。
• 插入式（插头装卸时线路不会断开）
• DIN导轨（35mm）安装构造
• 适用于M3用圆型压接端子（N型）
• 包括防爆检验合格产品（P92）
用途
• ADSL线路、电话线路、电子交换机、遥测监控线路、ISDN线路、专用线、数字专用线
• 防灾监控盘、平衡线路、遥控器、日射・雨量・湿度计、火灾感应报警器、风向风速计、电位器、慢脉冲
• AC・DC110V控制线路、DC12・24・48V电源、远程监控装置

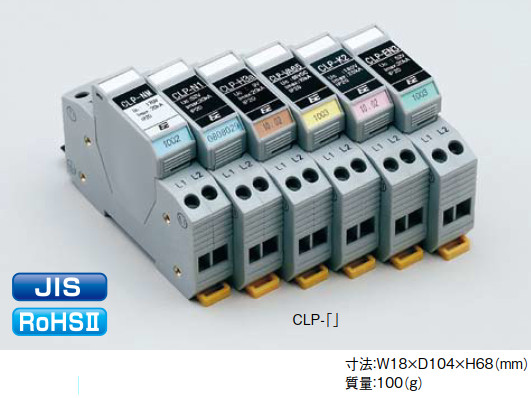

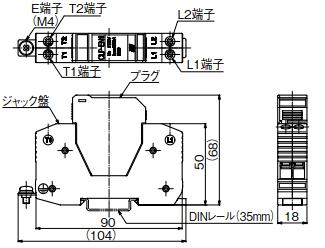

外观图

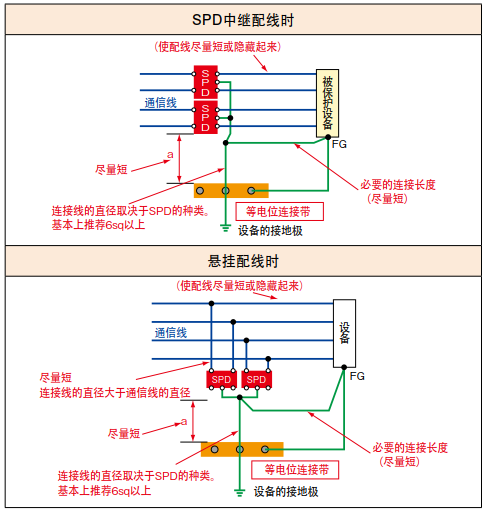

通信・信号电路用SPD的配线方法（1）
![$FK60K~C$T@7KOPEW]3AI7](/uploadfile/202505/770282c128f0b29.png "$FK60K~C$T@7KOPEW]3AI7")

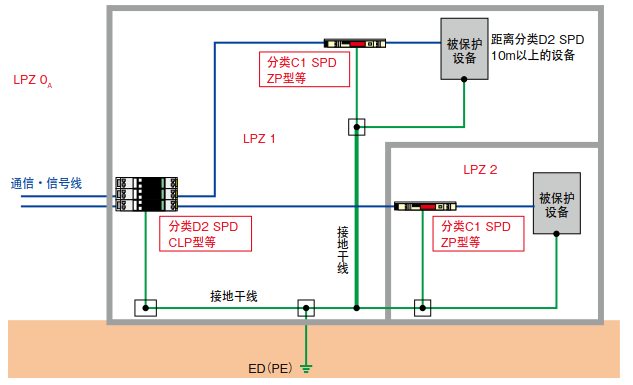

通信・信号电路用SPD的配线方法（2）
![051E]]%TU7GT]$AQ2IO[~3](/uploadfile/202505/ca517b4cb507452.png "051E]]%TU7GT]$AQ2IO[~3")
SPD采用LPZ的设计，是设置于各区域边界的理想设备。
SPD设置点至被保护设备之间的距离超过10m以上时，最好再追加设置SPD。
如果是用作诱导雷对策，将SPD设置在离被保护设备近的位置。
项目 | 性能 | ||||||||
CLP-EN1JK | CLP-EN3JK | CLP-K2JK | CLP-K3JK | CLP-VA65JK | CLP-N1JK | CLP-NMJK | CLP-H3「」JK | ||
主要用途 | ADSL线路、 | ISDN线路、 | AC・DC110V | 远程监控装置 | DC12・24・48V电源、 | 防灾监控盘、 | 多芯计量线路、 | 火灾感应报警器、 | |
最大连续工作电压 (Uc) | DC170V | DC52V | DC180V | DC250V | DC65V | DC52V | DC170V | a：DC9V | |
额定电流 | DC100mA | DC3A | DC1A | DC3A | DC100mA | ||||
串联电阻 | 5Ω±10％ | ― | 5Ω±10％ | ||||||
电压保护水平(Up) | 400V以下 | 200V以下 | 1.3kV以下 | 330V以下 | 900V以下 | 1.0ｋV以下（L-E） | a：40V以下 | ||
冲击耐 久性 | 分类Ｃ2（8/20μs） | 10kA（10次） | 4ｋA（10次） | 10ｋA（10次） | |||||
分类Ｄ1(10/350μs） | 5ｋA（2次） | 2ｋA（2次 | 1ｋA（2次） | 5ｋA（2次） | |||||
使用环 境条件 | 额定使用温度 | -40℃～+70℃ | |||||||
额定使用湿度 | 96％以下（不得有结露现象） | ||||||||
配线方法 | 中继（O）、悬挂（X） | 中继（O）、悬挂（O） | 中继（O）、悬挂（O） | 中继（X）、悬挂（O） | 中继（O）、悬挂（X） | ||||
