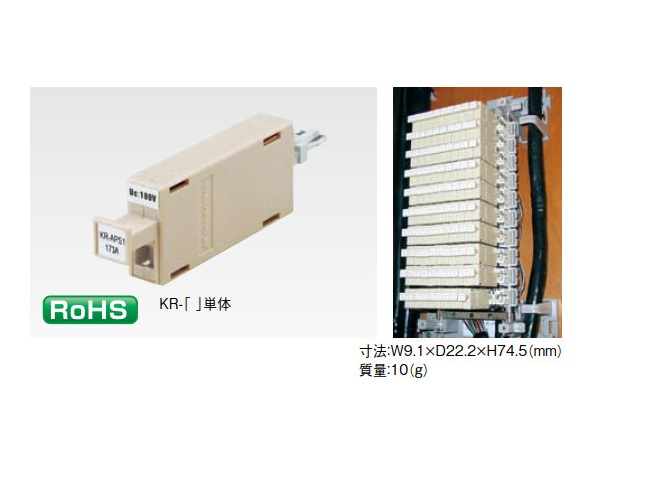

KR形

KRONE端子专用SPD
满足IEC分类C2•D1要求

适用标准
• IEC 61643-21适用
• 支持RoHSⅡ指令

立即咨询在线留言

特点

• 作业性良好的LSA-PLUS（KRONE端子）专用。

• 可由SPD和LSA-PLUS组合成MDF・IDF。

用途

• ADSL、TEL、ISDN。

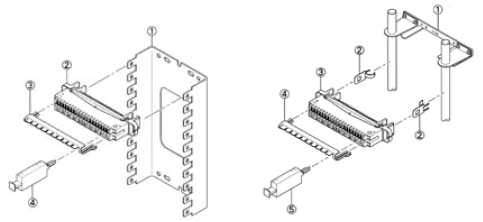

SPD安装图

【安装框架使用时】【仿形架使用时】

COZNV9O6B@X8QR(S~8_X]E

①安装框架 ①仿形架组件

②LSA-PLUS切分端子 ②接地夹

③接地棒 ③LSA-PLUS切分端子

④SPD ④接地棒

⑤SPD

301BR$CV55WRHEYQA03[9SJ

项目		性能
		KR-APS1	KR-A1（T3）	KR-AS	KR-A1
主要用途		ADSL、TEL、ISDN
最大连续工作电压 (Uc)		DC180V	DC170V	DC180V	DC170V
额定电流		DC100mA	DC120mA		DC100mA
串联电阻/线		10Ω以下		20Ω以下
插入损耗		DC～5MHz	DC～1MHz 0.7dB以下			DC～150kHz
		1.0dB以下				0.5dB以下
电压保护水平(Up)		500V以下	500V以下	300V以下		700V以下
		（1.2/50μs・10kV）	（1kV/μs）	（100V/μs）		（1kV/μs）
冲击耐久性	分类C2（8/20μｓ）	10kA （10次）		―		5kA （10次）
	分类D1(10/350μｓ)	2.5kA（2次）		―		―
劣化表示		正常时：粉色	―	―		正常时：粉色
		劣化时：紫色				劣化时：紫色
