通信类SPD

ZP形

满足IEC分类C2•D1要求

适用标准
• IEC 61643-21适用
• 支持RoHSⅡ指令

产品详情

规格参数

附件下载

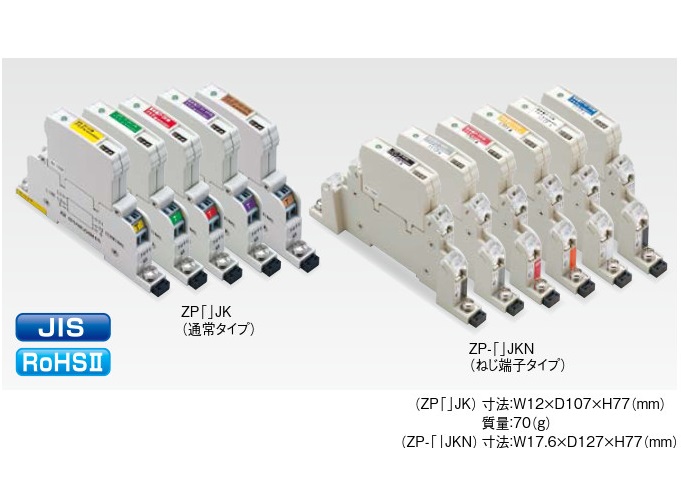

特点

体积小巧,设置时可节省空间。

插入式(插头装卸时线路不会断开)

DIN导轨(35mm)安装构造

可利用专用测试器(ZPT1型)进行劣化判定

适用于M4用圆型压接端子(N型)


用途

• DC 24V/48V信号线路,控制线路、RS422, RS485、平衡线路,风向风速计,日射计,雨量计,湿度计

• 多芯计量线路,防灾监控盘(多芯)、AC/DC 110V 控制线路,、测量控制线路, 电位器, 慢脉冲、ISDN, XDSL



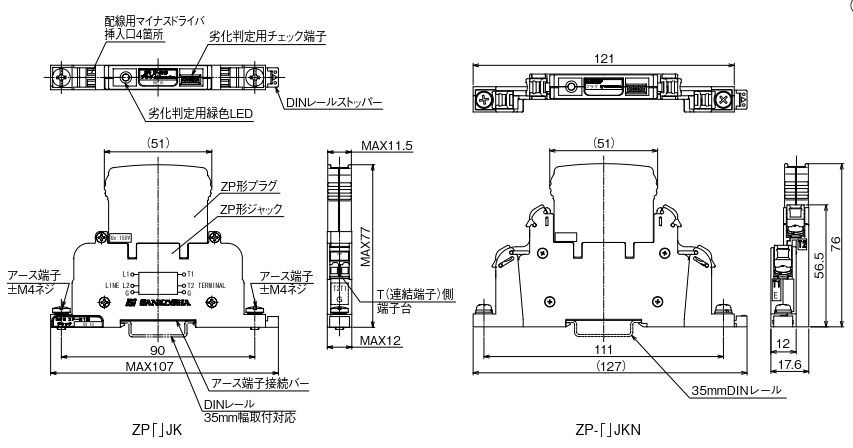

外观图

)EYFHRQK@[0PJZ4K)TLB3NR

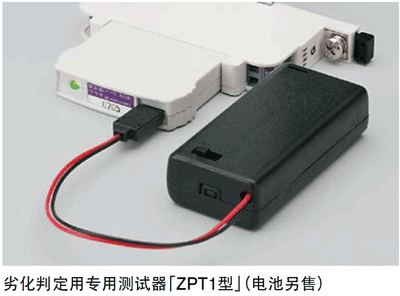

劣化判定测试器


%Q4HT6`JO1Q_RB8E9DVTW7


项目

性能

ZP-A1

ZP-DC24

ZP-DC48

ZP-H2-H1

ZP-N1    ZP-N1JKN

主要用途

DC 24V信号线路,控制线路

DC 24V信号线路,

控制线路

DC 48V信号线路,

控制线路

RS422, RS485

平衡线路,风向风速计,日射计,雨量计,湿度计

最大连续工作电压 (Uc)

DC170V

DC27V

DC52V

DC5V

DC150V

额定电流

DC100mA

DC3A

DC100mA

DC3A

串联电阻

10Ω 以下

-

5Ω±10%

-

电压保护水平(Up)

1.0 kV 以下

500V 以下

50V 以下

1.0 kV 以下 (对地间)50V 以下 (线间)平衡线路时

冲击耐久性

分类 C2 (8/20 μs)

10 kA (10 )

4kA (10 )

10kA (10 )

4kA (10 )

(两线一起)

分类 D1 (10/350 μs)

2.5 kA (2 )

1kA (2 )

2.5kA (2 )

1kA (2 )

使用环境条件

额定使用温度

-40 °C   to +70 °

额定使用湿度

96% 以下   (不得有结露现象)

配线方法

中继 (O), 悬挂 (X)

中继 (O), 悬挂 (O)

中继 (O), 悬挂 (X)

中继 (O), 悬挂 (O)



项目

性能

ZP-NM
  ZP-NMJKN

ZP-EN-1
   ZP-EN1JKN

ZP-EN3
   ZP-EN3JKN

ZP-K2
  ZP-K2JKN

ZP-H3(06,12,24,48V)
  ZP-H3 24V JKN

主要用途

多芯计量线路,防灾监控盘(多芯),风向风速计,白金式温度计

电话线路, ISDN 线路, ASDL线路

ISDN, xDSL, 数字专用线

AC/DC 110V 控制线路, 继电器线路, 扩音器线路

测量控制线路, 电位器, 慢脉冲, DC 4-20mA,   RS232C, RS422, RS485

最大连续工作电压 (Uc)

DC150V

DC170V

DC52V

DC180V

DC9V(06V),   DC13.5V(12V), DC27V(24V), DC52V(48V)

AC140V

额定电流

-

DC100mA

DC3A

DC400mA(06v),

 DC100mA(12, 24, 48v)

串联电阻

-

10Ω 以下

-

5Ω±10%

电压保护水平(Up)

1.0 kV 以下 (对地间)
  50V
以下 (线间)

400V 以下

200V 以下

800V 以下

80 V 以下 (06V),
   100V
以下 (12V),
  120V
以下 (24V),   140V 以下 (48V)

冲击耐久性
  (
两线一起)

分类 C2   (8/20 μs)

4 kA (10 )

10 kA (10 )

4 kA (10 )

10 kA (10 )

分类 D1   (10/350 μs)

1 kA (2 )

2.5kA (2 )

1kA (2 )

2.5kA (2 )

使用环

境条件

额定使用温度

额定使用湿度

-40 °C to +70 °C 96% 以下 (不得有结露现象)

配线方法

中继 (X), 悬挂 (O)

中继 (O), 悬挂 (X)

中继 (O), 悬挂 (O)

中继 (O), 悬挂 (X)
