SMH-CLP形

满足IEC分类C2•D1要求

适用标准
• JIS C 5381-21（IEC61643-21）适用
• 国土交通省建筑设备设计基准适用
• 国土交通省公共建筑施工标准规格书适用
• 支持RoHS指令

立即咨询在线留言

特点

• SPD劣化显示

• 远程监控，触点输出

• 根据标签颜色识别线条类型

• 可选择驱动电源（外接电源）（DC24V）或电池)

• 可将2个压接端子连接到一个接线端子上

• 可与接地端子或DIN导轨（35mm）连接

• 可安装DIN导轨（35mm）或木板

用途

• 传输、仪表线路用/仪表线路、电位计、慢脉冲，DC4-20mA，RS232C、RS422、RS485
• 多芯测量线路、防灾监视盘、风向风速计、白金式温度计，中央监控设备、太阳辐射计，雨量计，湿度计

•控制线路用(AC - DC110V控制线路继电器和扬声器线路)

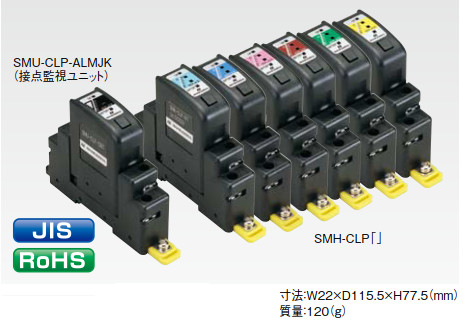

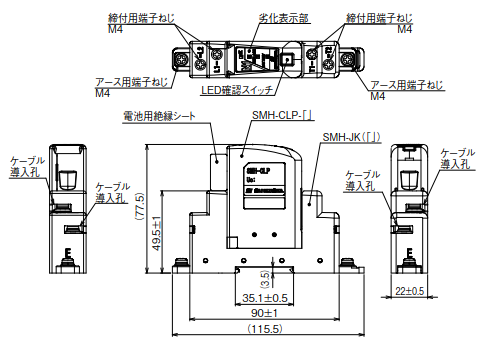

外观图

$C6PUJPS7ZNS1T@HW(XA

操作

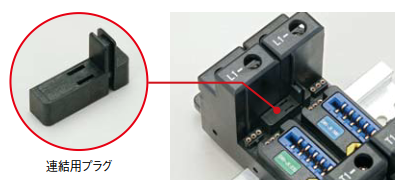

连接插头（附件）

使用触点监控单元“SMU-CLP-ALMJK”时，各插孔必须用连接插头连接。

XYHNDI)(@L)AS[ZID~$4KA

项目		性能
		SMU-CLP-ALMJK	SMH-CLP-N1JK	SMH-CLP-NMJK	SMH-CLP-K2JK		SMH-CLP-H3　6VJK
主要用途		触点输出外部电源输入	传输、仪表线路用 (平衡线路，风向风速计，太阳辐射计，雨量计，湿度计)	传输、仪表线路用 (多芯测量线路、防灾监视盘多芯）、风向风速计、白金式温度计，中央监控设备)	控制线路用 (AC - DC110V控制线路继电器和扬声器线路)	传输、仪表线路用仪表线路、电位计慢脉冲，DC4-20mA， RS232C、RS422、RS485
最大连续工作电压 (Uc)		―	DC52V		DC180V、AC140V		DC9V
额定电流		―	DC3A	―	DC3A		DC100mA
串联电阻		―	100mΩ以下	―	100mΩ以下		5Ω±10％
插入损耗		―	1.0dB以下（DC～5MHz）		1.0dB以下（DC～10MHz）		1dB以下（DC～500kHz）
电压保护水平(Up)(1.2/50μs, 10kV)		―	500V以下		800V以下		80V以下
冲击耐久性	分类 C2（8/20μs）	―	10kA（10次）
	分类 D1 （10/350μs）	―	1kA（2次）					2.5kA（2次）

项目		性能
		SMH-CLP-H3 12VJK	SMH-CLP-H3　24VJK	SMH-CLP-H3 48VJK	SMH-CLP-ENJK	SMH-CLP-DCJK
主要用途		(仪表线路、电位计、慢传输/仪表线路用脉冲，DC4-20mA, RS232C, RS422, RS485)			电话线用（一般公共，ADSL）	DC电源用（DC24V、DC48V）
最大连续工作电压 (Uc)		DC13.5V	DC27V	DC52V	DC180V	DC52V
额定电流		DC100mA				DC3A
串联电阻		5Ω±10％			12Ω以下	100mΩ以下
插入损耗		1dB以下（DC～1MHｚ）			1.0dB以下（DC～10MHz）	1.0dB以下（DC～500kHz）
电压保护水平(Up)(1.2/50μs, 10kV)		100V以下	100V以下	140V以下	400V以下	500V以下
冲击耐久性	分类 C2（8/20μs）	10kA（10次）
	分类 D1 （10/350μs）	2.5kA（2次）				1.8kA（2次）
