特点
• 支持多线（NM:4线、485：3线）
• 插入式（插头装卸时线路不会断开）
• DIN导轨（35mm）安装构造
• 配搭劣化表示标识判定
用途
• 各种计量、风速计、通信线路
• RS485／RS422线路

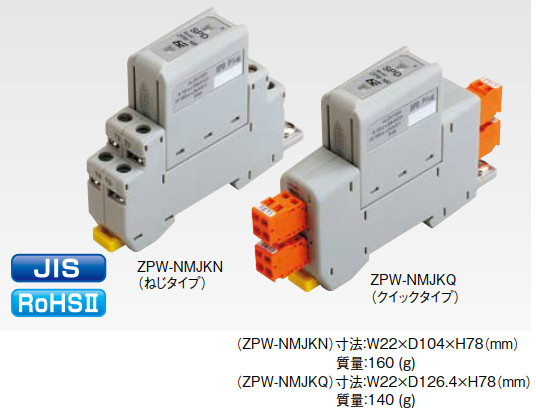

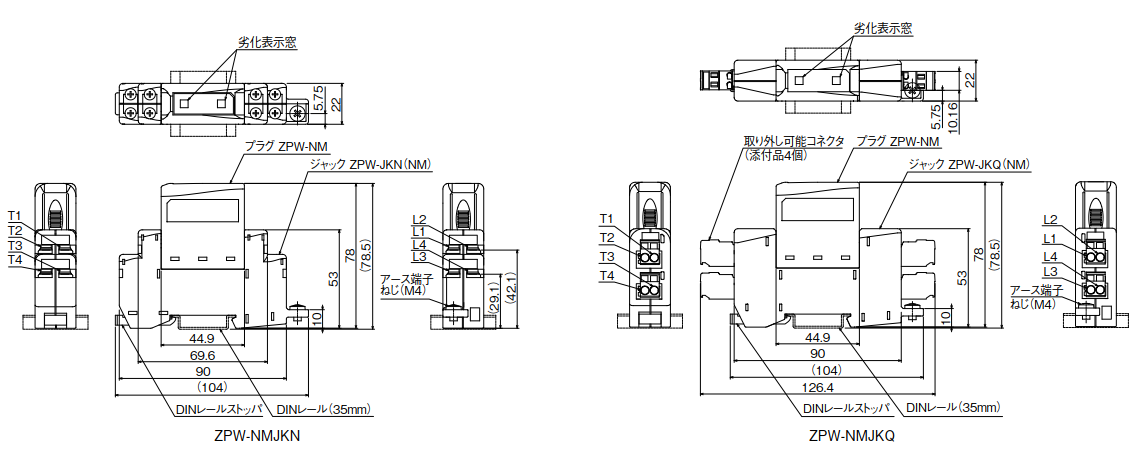

外观图
![9X]7@88S[EZ_FGFCVH%`4Y5](/uploadfile/202505/2c25f5d7b0a67d7.png "9X]7@88S[EZ_FGFCVH%`4Y5")
![VGLEL]Q2UQ5F9@_P7]UH(K](/uploadfile/202505/e60e13e430223f2.png "VGLEL]Q2UQ5F9@_P7]UH(K")
![A(RC)_D)[B]A439QT$33L]O](/uploadfile/202505/c283a19fd9f51e4.png "A(RC)_D)[B]A439QT$33L]O")
项 目 | 性 能 | |||
ZPW-NM | ZPW-485 | |||
主要用途 | 各种计量、风速计、通信线路 | RS485／RS422线路 | ||
4线 | 3线 | |||
最大连续工作电压 (Uc) | L-T间 | DC150V | DC6V | |
额定电流 | L-T间 | 300mA | DC 100mA | |
串联电阻 | L-T间 | ─ | 10Ω以下 | |
S-G间 | ─ | 1Ω以下 | ||
电压保护水平(Up) 1.2/50 μs 10kv (8/20 μs 5kA) | L-E间 | 1000V 以下 | ─ | |
各L间 | 50V 以下 | ─ | ||
T-E间 | ─ | 500V 以下 | ||
冲击耐久性 | 4线合计(8/20 μs 20kA) | L-E间 | C2类(10 次) | ─ |
4线合计(10/350 μs 2kA) | L-E间 | D1类(2 次) | ─ | |
3线合计 (8/20 μs 5kA) | L-E间 | ─ | C2类(10 次) | |
3线合计(10/350 μs 1kA) | L-E间 | ─ | D1类(2 次) | |
插入损失 | DC ～ 1MHz | 0.5dB以下 | 1.0dB以下 | |
