信号传输线路用保安器

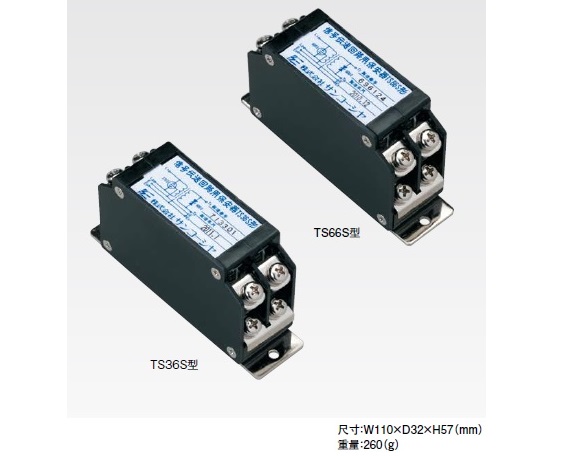

TS33S型、TS36S型、TS66S型
被用于铁路信号用CTC、临时限速控制装置、铁路道口集中监控装置、
电子闭塞装置及其他ME化的各种信号设备的传输支路的雷电浪涌对策。

立即咨询在线留言

被用于铁路信号用CTC、临时限速控制装置、铁路道口集中监控装置、电子闭塞装置及其他ME化的各种信号设备的传输支路的雷电浪涌对策。

项目	性能
	用作放流型	用作绝缘型
传输频率范围	0.3～10ｋHz
信号水平	20 dBm
阻抗比（线路侧：设备侧）	（TS33S型）370Ω：370Ω
	（TS36S型）370Ω：600Ω
	（TS66S型）600Ω：600Ω
动作衰减量	0.5ｄB以下（0.3～10ｋHz）
直流放电开始电压	280V以上
冲击保护性能	接地间、线间 10/200μs 3kV施加50V以下
交流保护性能	接地间、线间 50/60Hz 500V施加50V以下
冲击循环电流耐量	400A 100次（10/200μs）
冲击最大电流耐量	5kA（10/200μs）
AC循环电流耐量	20A、0.1s、10次（50/60Hz）
AC最大电流耐量	20A、1s（50/60Hz）
耐受电压	设备侧~接地间、各端子~安装板间交流（50/60Hz） 3kV 1分钟	设备侧~接地间、各端子~安装板间线路侧~设备侧交流(50/60Hz)3kV 1分钟
