此系列为铁路道口设备的电源用保安器，由1组整流器输入的交流100V电源和直流24V用保安器组成。交流侧采用与S100型相同的元件构成，直流侧设置有连接到电池的B端子、供应铁路道口控制设备、信号火管等并向外部输出的L端子、器具箱内安装装置的断续继电器、连接到警报音发生器等处的M端子。
用途
铁路道口设备电源用（交流及直流用）
特点
外观设计专利：FN-PJ型
项 目 | 性能 | ||||||

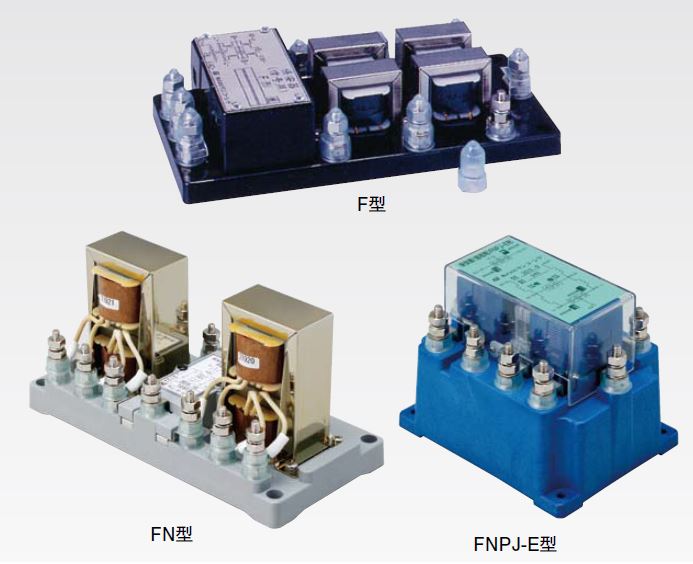

F型 | FN型 | FN-PJ型 | FN-PJ-T型 | FNPJ-E型 | |||
标称线路电压 | 交流用 | AC100V | |||||
直流用 | DC24V | ||||||
最大连续工作电压 (Uc) | 交流用 | AC210V | |||||
直流用 | DC225V | ||||||
直流侧电感 | 1.5mH以上 | ||||||
直流侧额定电流 | 5A | 10A | |||||
冲击保护水平 | 750V以下（10/200μs、3kV施加） | ||||||
冲击循环电流耐量 | 10/200μs、800A、3分钟间隔，300次 | ||||||
插头・插孔 | — | ○ | |||||
劣化表示 | — | ○ | |||||
尺寸（mm） | W120XD250XH58.5 | W250XD120XH130 | W120XD154XH120 | ||||
重量（kg） | 2.5 | 5.4 | 3.7 | ||||
