此种保安器（变电所绝缘型）连接到载波传输方式的变电所远程监控控制装置、
连接遮断装置等的连接线接入点上，当变电所发生事故导致域内大地电位上升，
连接线上诱发雷电浪涌等异常电压时，可保护人体免受伤害，并防止设备及线路的绝缘破坏。
项 目 | 性 能 | |
传输频率范围 | 0.3～3.4kHz | |
信号水平 | 10 dBm | |
阻抗比 线路侧：设备侧 | 600Ω：600Ω | |
阻抗偏差 | ±10％ | |
动作衰减量 | 0.5ｄB以下（0.3～3.4kHz） | |
耐受电压 | 线路侧～设备侧之间 | 交流（50/60Hz）10kV 1分钟及 冲击1.2/50μs 25ｋV 3次 |
耐受电压 | 线路侧～En间 | 交流（50/60Hz）10kV 1分钟及 冲击1.2/50μs 25kV 3次 |
耐受电压 | 设备侧～En间 | 交流（50/60Hz）3kV 1分钟 |
保护水平 (1)对地电压 (2)线间电压 | 将冲击电压10/200μs，3kＶ 及交流（50/60Ｈz）500Ｖ 施 加 到 线 路 侧～Ｅf间 |
50V以下 |
循环电流耐量 （线路～Ｅｆ间） | 冲击电流 | 10/200μs 400A 100次 |
循环电流耐量 （线路～Ｅｆ间） | 交流（50/60Ｈz） | 20A、0.1s、10次 |
电流耐量 （线路～Ef间） | 冲击电流 | 10/200μs・5kA |
电流耐量 （线路～Ef间） | 交流（50/60Ｈz） | AC20A、1s |
绝缘电阻 | 线路侧～设备侧之间 |
100MΩ以上 （DC250V绝缘阻抗计） |
线路侧～Ef间 | ||
线路侧～En间 | ||
设备侧～En间 | ||

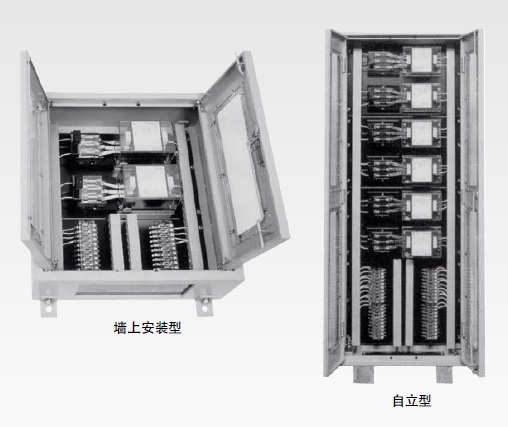

种类 | 线路数 | 形状 | 宽度（mm） | 高度（mm） | 深度（mm） |
WI2 | 2 | 墙上安装型 | 540 | 570 | 200 |
WI4 | 4 | 墙上安装型 | 540 | 880 | 200 |
WI6 | 6 | 墙上安装型 | 540 | 1330 | 200 |
WI8 | 8 | 墙上安装型 | 540 | 1640 | 200 |
SI2 | 2 | 自立形 | 540 | 620 | 200 |
SI4 | 4 | 自立形 | 540 | 930 | 200 |
SI6 | 6 | 自立形 | 540 | 1380 | 200 |
SI8 | 8 | 自立形 | 540 | 1680 | 200 |
