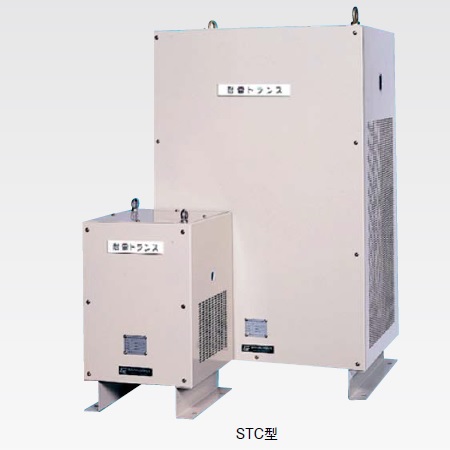

耐雷变压器/STC型

STC型(柜式)
浪涌转移率1/1000以下的高性能耐雷变压器，
本耐雷变压器用于设备室、无线中继站、手机基站等低压配电线设备电源部的浪涌防护。

立即咨询在线留言

产品详情

规格参数

附件下载

本产品由带静电屏蔽的高耐压绝缘变压器（对地间防护）和电源用SPD（线间防护）构成，用于排除诱导雷电浪涌和大地电位上升引起的异常电压。

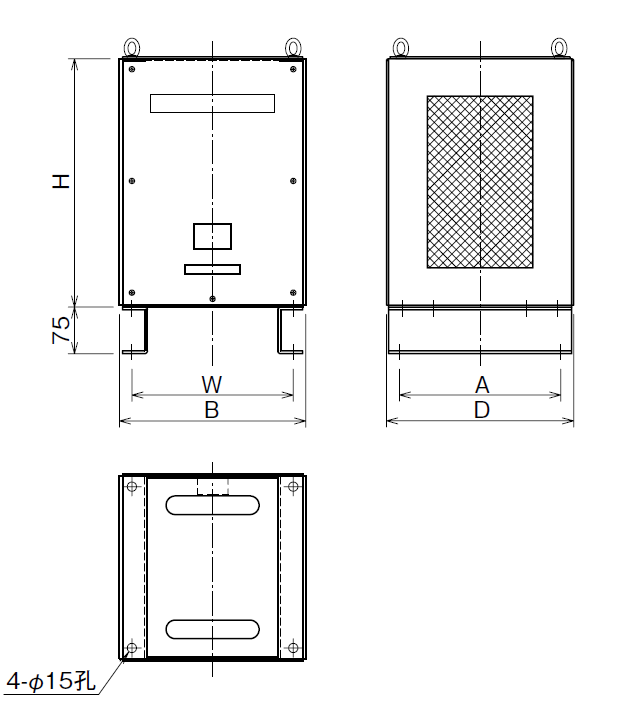

外观图

MBADIP1B`U[U`COFAZRV51M

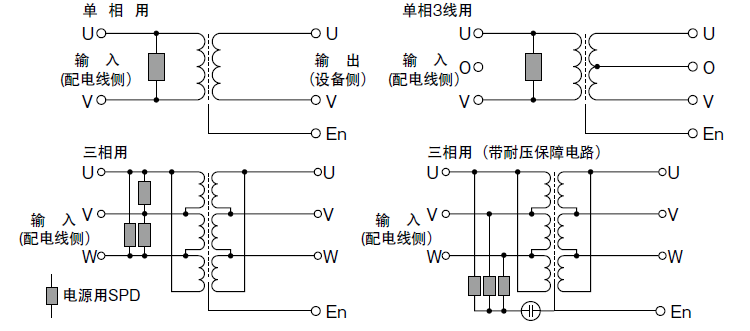

电路图

UPG0ZOY$`@NWD$4)G90G0R

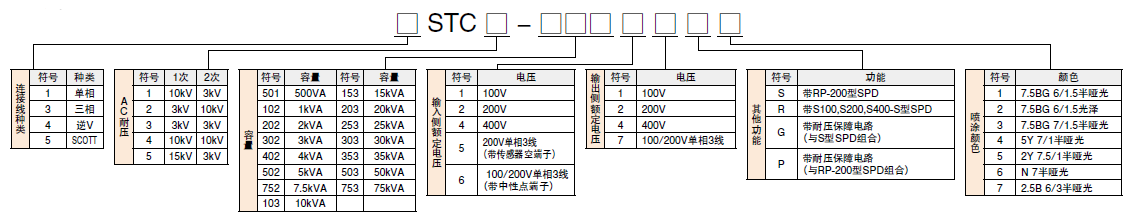

型号识别

W_`82L0TW1QQ8[IAIZ$Q

注1：也可制作非标准容量的产品。

注2：也可制作绝缘种类为H 类的产品。

※ AC 耐压符号1 的示例。

项目			性能			备注
输入输出电压			AC100V、AC200V、AC400V、AC100/200V
连接线种类（相数）			单相（2线、3线）、三相3线（Delta连接线）
容量		单相	0.5～30kVA			注1
		三相	5～100kA
使用频率			50Hz／60Hz
绝缘电阻			DC500M时100MΩ以上
耐受电压 (※)	输入～输出间		AC10kV（1分钟）冲击（1.2/50μs）30kV
	输入～接地间
	输出～接地间		AC3kV（1分钟）
电压变动率及效率	单相	容量	1kVA以下	2kVA	3kVA以上
		电压变动率	5％以下	4％以下	3％以下
		效率	93％以上		95％以上
	三相	容量	7.5kVA以下	10～30kVA	40kVA以上
		电压变动率	4％以下	3％以下	3％以下
		效率	94％以上	95％以上	96％以上
绝缘种类		单相	B类			注2
		三相	B类
温度上升极限			75℃以下			周围温度40℃ 电阻法测量
浪涌转移率			1/1,000以下

尺寸•重量（单相用）

注：非标准型的尺寸和本尺寸可能有所出入。

容量	尺寸（mm）					重量（kg）
（kVA）	H	W	D	A	B	重量（kg）
0.5	400	300	300	260	260	30
1	400	300	300	260	260	50
2	450	350	400	360	310	60
3	450	350	400	360	310	70
5	650	500	500	400	460	130
7.5	650	500	500	400	460	150
10	800	550	550	450	500	175
15	800	550	550	450	500	200
20	800	550	550	450	500	250
25	900	650	600	500	600	280
30	900	650	600	500	600	300

尺寸•重量（三相用）

注：非标准型的尺寸和本尺寸可能有所出入。

容量	尺寸（mm）					重量（kg）
（kVA）	H	W	D	A	B	重量（kg）
5	600	550	450	350	500	105
7.5	600	550	450	350	500	140
10	800	600	450	350	550	165
15	800	600	450	350	550	195
20	800	600	450	350	550	240
30	900	700	500	400	650	305
40	900	700	500	400	650	385
50	900	700	500	400	650	425
75	1,000	800	600	500	750	540
100	1,000	800	600	500	750	630

● STC1-10211S4 仕样书（下载资料）下载
● STC1-10322S4 仕样书（下载资料）下载
