耐雷变压器/ST型

ST型
本耐雷变压器用于设备室、无线中继站、
手机基站等低压配电线设备电源部的浪涌防护。

立即咨询在线留言

产品详情

规格参数

附件下载

它由带静电屏蔽的高耐压绝缘变压器（对地间防护）和电源用SPD（线间防护）构成，

用于排除诱导雷电浪涌和大地电位上升引起的异常电压。

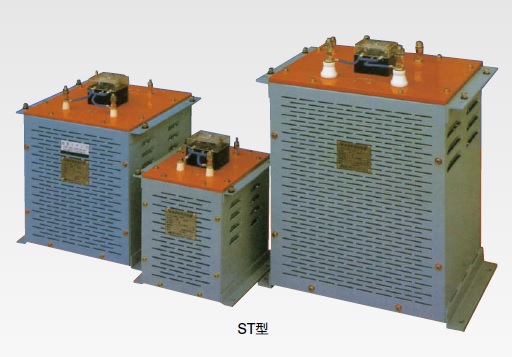

外观图

N`29K`XG4UUU[C4M`_DRGL

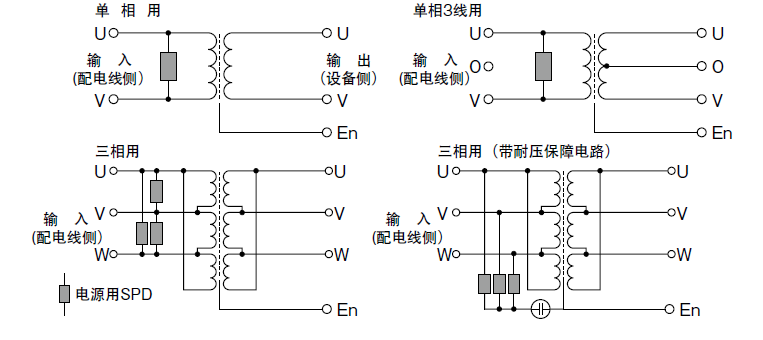

电路图

ZVUE`$SZ]2GNL1MIB1Y%%@A

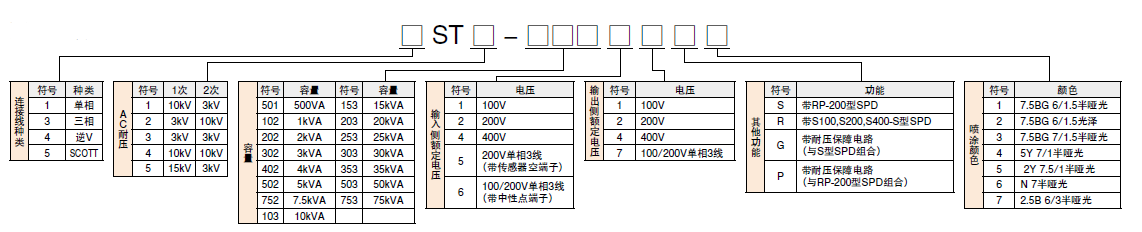

型号识别

IAP_N]3R%YB)S5NONYZ0DM

注1：也可制作非标准容量的产品。

注2：也可制作绝缘种类为H 类的产品。

项目			性能				备注
输入输出电压			AC100V、AC200V、AC400V、AC100/200V
连接线种类（相数）			单相（2线、3线）、三相 3线（Delta连接线）
容量		单相	0.5～30kVA				注1
		三相	1～75kVA
使用频率			50Hz／60Hz
绝缘电阻			DC500M时100MΩ以上
耐受电压(※)	输入～输出间		AC10kV（1分钟）冲击（1.2/50μs）30kV
	输入～接地间
	输出～接地间		AC3kV（1分钟）
电压变动率及效率	单相	容量	0.5kVA以下	1～2kVA	3kVA	5kVA以上
		电压变动率	5％以下	4％以下	3％以下
		效率	93％以上		95％以上
	三相	容量	7.5kVA以下		10kVA以上
		电压变动率	3％以下		2％以下
		效率	95％以上		97％以上
绝缘种类		单相	2kVA以下A类、3kVA以上B类				注2
		三相	60kVA以下A类、75kVA以上B类
温度上升极限		A类	55℃以下				周围温度40℃ 电阻法测量
		B类	75℃以下
浪涌转移率			1/1,000以下

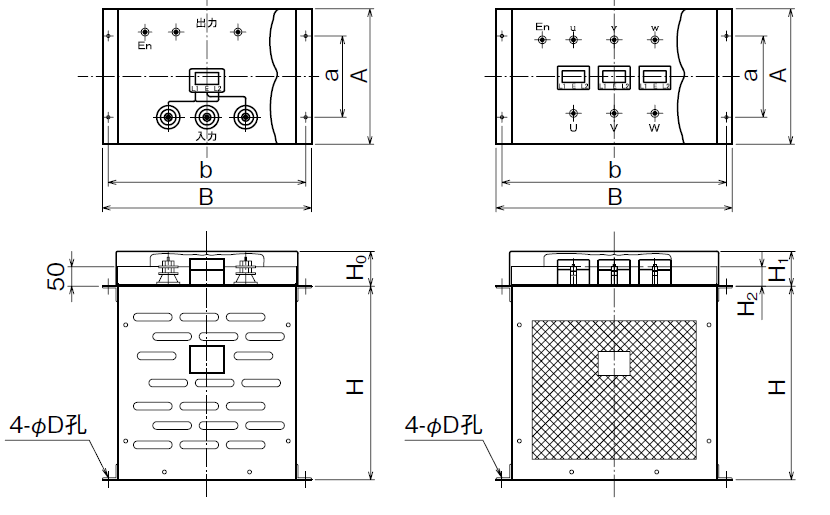

尺寸•重量（单相用）

注：非标准型的尺寸和本尺寸可能有所出入。

容量	尺寸（mm）							重量KG
（kVA）	A	B	a	b	H	H0	D	重量KG
0.5	200	200	150	185	200	70	8.5	13
1	200	250	150	230	200	70	8.5	18
2	240	290	150	270	260	70	8.5	31
3	240	290	150	270	260	70	8.5	35
5	260	380	200	360	380	90	10.5	47
7.5	260	380	200	360	380	90	10.5	65
10	320	400	250	380	420	100	10.5	96
15	320	400	250	380	420	100	10.5	120
20	400	500	300	470	420	110	12.5	160
25	400	500	300	470	500	110	12.5	177
30	400	500	300	470	500	150	12.5	200

尺寸•重量（三相用）

注：非标准型的尺寸和本尺寸可能有所出入。

容量	尺寸（mm）								重量KG
（kVA）	A	B	a	b	H	H1	H2	D	重量KG
1	350	480	250	440	350	90	45	12	45
2	350	480	250	440	350	90	45	12	55
3	350	480	250	440	350	90	45	12	65
4	400	580	300	540	400	90	45	12	80
5	400	580	300	540	400	90	45	12	90
7.5	400	630	300	590	470	100	50	12	135
10	400	630	300	590	470	100	50	12	155
15	400	630	300	590	540	100	50	12	195
20	400	630	300	590	540	100	50	12	220
25	460	740	300	690	620	110	55	16	300
30	460	740	300	690	620	110	55	16	325
35	500	830	300	780	690	110	55	16	370
50	500	830	300	780	690	110	55	16	430
75	580	910	400	850	720	150	55	19	580

● 1ST1-10199B 仕样书（下载资料）下载
● 3ST1-10322B 仕样书（下载资料）下载
● 4ST1-10221S2 仕样书（下载资料）下载
