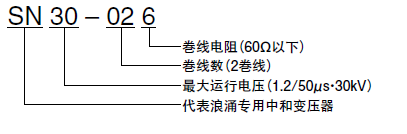

型号识别

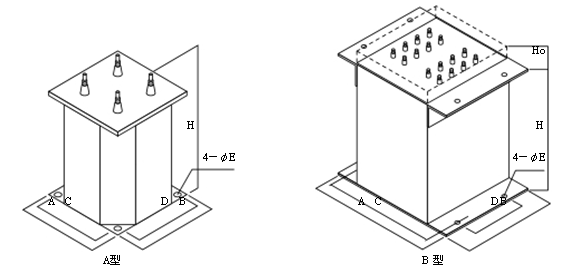

尺寸•重量
※ 下表中的尺寸是没有外罩时的尺寸。
※ 卷线电阻20Ω以下的产品比本表中的尺寸大很多。
|
型
号 |
尺 寸（㎜） |
|||||||
|
A |
B |
H |
Ho |
C |
D |
E |
形
状 |
|
|
SN30-026 |
148 |
144 |
220 |
— |
130 |
126 |
7 |
A |
|
SN30-046 |
148 |
144 |
220 |
— |
130 |
126 |
7 |
|
|
SN30-066 |
220 |
170 |
220 |
— |
205 |
100 |
7 |
B |
|
SN30-086 |
340 |
230 |
380 |
50 |
320 |
150 |
9 |
|
|
SN30-106 |
340 |
230 |
380 |
50 |
320 |
150 |
9 |
|
|
SN30-126 |
400 |
280 |
345 |
50 |
375 |
200 |
9 |
|
|
SN30-146 |
400 |
280 |
345 |
50 |
375 |
200 |
9 |
|
|
SN30-166 |
400 |
280 |
345 |
50 |
375 |
200 |
9 |
|
|
SN30-186 |
460 |
320 |
345 |
50 |
435 |
200 |
9 |
|
|
SN30-206 |
460 |
320 |
345 |
50 |
435 |
200 |
9 |
|
项 目 | 测量条件 | 性 能 |
最大运行电压 | 卷线诱导施加电压 | 1.2/50μs・30kV |
耐受电压 | 卷线之间 | AC3kV・1分钟 1.2/50μs・30kV |
卷线−接地间 | ||
绝缘电阻 | 卷线之间 | 500MΩ以上 |
卷线−接地间 | ||
动作衰减量 | 600Ω终端 | 1.0dB以下（16Hz时0.5dB以下） |
电流容量 | — | 3A・1分钟、30A・1秒钟 |
直流电阻 | 各卷线合计 | 60Ω以下 |
各对的偏差 | 5%以内 | |
串扰衰减量 | — | 60dB以上 |
频率特性 | — | DC～3.4kHz |
卷线方式 | — | 2卷线 |
