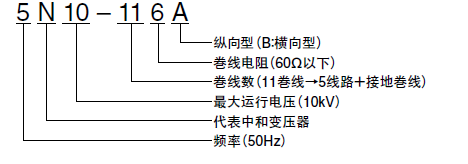

型号识别
尺寸•重量
※ 下表中的尺寸是没有外罩时的尺寸。
※ 卷线电阻20Ω以下的产品比本表中的尺寸大很多。
|
型
号 |
规 格 |
大概的尺寸（㎜） |
大概重量 （kg） |
||||||
|
耐受电压 （kV） |
对数 |
A型 |
B型 |
||||||
|
宽度 |
高度 |
深度 |
宽度 |
高度 |
深度 |
||||
|
6N3-036 |
3 |
1 |
275 |
260 |
180 |
275 |
180 |
260 |
28 |
|
6N3-076 |
3 |
3 |
310 |
415 |
205 |
310 |
205 |
415 |
58 |
|
6N3-116 |
3 |
5 |
335 |
415 |
220 |
335 |
220 |
415 |
67 |
|
6N3-216 |
3 |
10 |
435 |
420 |
270 |
435 |
270 |
420 |
100 |
|
5N6-076 |
6 |
3 |
445 |
575 |
295 |
445 |
295 |
575 |
170 |
|
5N6-116 |
6 |
5 |
510 |
595 |
330 |
510 |
330 |
595 |
210 |
|
5N6-216 |
6 |
10 |
630 |
595 |
395 |
630 |
395 |
595 |
305 |
|
6N6-076 |
6 |
3 |
420 |
545 |
250 |
420 |
250 |
545 |
132 |
|
6N6-116 |
6 |
5 |
500 |
545 |
280 |
500 |
280 |
545 |
165 |
|
6N6-216 |
6 |
10 |
580 |
545 |
330 |
580 |
330 |
545 |
220 |
|
5N10-076 |
10 |
3 |
500 |
595 |
410 |
500 |
410 |
595 |
280 |
|
5N10-116 |
10 |
5 |
530 |
595 |
430 |
530 |
430 |
595 |
340 |
|
5N10-216 |
10 |
10 |
670 |
595 |
510 |
670 |
510 |
595 |
450 |
|
6N10-076 |
10 |
3 |
455 |
585 |
340 |
455 |
340 |
585 |
215 |
|
6N10-116 |
10 |
5 |
530 |
595 |
380 |
530 |
380 |
595 |
270 |
|
6N10-216 |
10 |
10 |
630 |
590 |
440 |
630 |
440 |
595 |
365 |
|
6N25-076 |
25 |
3 |
780 |
840 |
540 |
— |
— |
— |
780 |
|
6N25-116 |
25 |
5 |
850 |
840 |
580 |
— |
— |
— |
880 |
|
6N25-216 |
25 |
10 |
995 |
840 |
670 |
— |
— |
— |
1125 |
项 目 | 测量条件 | 性 能 |
最大运行电压 | 各卷线诱导施加电压 | 3kV～25kV |
耐受电压 | 各卷线-外壳间 | 和最大运行电压相同 |
各卷线之间 | 3kV | |
绝缘电阻 (DC500V时) | 各卷线-外壳间 | 100MΩ以上 |
各卷线之间 | 100MΩ以上 | |
卷线电阻 | 各卷线合计 | 20Ω以下或60Ω以下 |
卷线电阻偏差 | 各对间 | 1Ω以下或2.5Ω以下 |
动作衰减量 | 3.4kHz 600Ω时 | 1dB以下 |
串扰衰减量 | 3.4kHz 600Ω时 | 60dB以上 |
残留电压 (最大运行电压时) | 通信卷线间 | 2V以下 |
通信卷线-接地卷线间 | 20V以下 | |
接地卷线励磁电流 | 最大运行电压时 | 0.2A以下 |
16Hz衰减量 | 2kΩ负荷・70V时 | 0.5dB以下 |
