本产品用于保护设备免受施加于铁路信号设备电源电路等的雷浪冲击；为了保护电源供给免受从二次侵入的雷浪冲击，

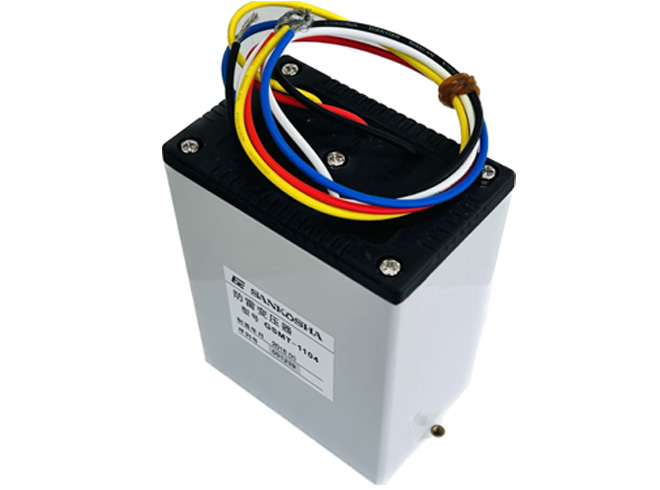

将一次、二次的耐电压设为交流3kv的电压比1：1.04的传输用防雷变压器GSMT-1104。
使用场景 : 室内或者是箱内
额定使用、保管温度 : -20℃～60℃
额定使用、保管温度 : 90%以下（无结露）

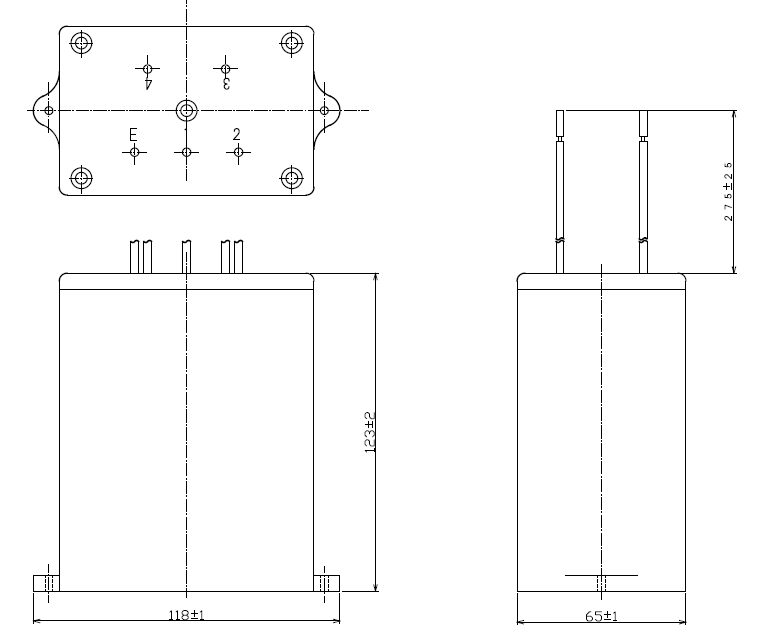

外观图
![OP%H3@J_`0(RNCOR7]I~7K](/uploadfile/202506/51ccbda6f326d4.png "OP%H3@J_`0(RNCOR7]I~7K")
項 目 | 性 能 | |
容量（连续） | 84VA | |
频率 | 2kHz | |
电压比 1次（1-2间）：二次（3-4间） | 1：1.04 | |
电压偏差（2kHz、168V 输入时） | 174.7Ｖ±3Ｖ | |
励磁电流（2kHz、168V 输入时） | 13ｍＡ以下 | |
效率（二次0.5A负荷时） | 90％以上 | |
电感 | 一次 | 400mH±30% |
二次 | 420 mH±30% | |
漏电感 | 一次 | 3.4 mH±15% |
二次 | 3.1 mH±15% | |
绝缘电阻 | 一次～二次 | 1000MΩ以上（直流500V测试） |
一次～遮蔽（En）间 | ||
二次～遮蔽（En）间 | ||
耐电压 | 一次～二次 | 交流（50Hz）3Kv 1分钟 漏电流１ｍＡ以下 |
一次～遮蔽（En）间 | ||
二次～遮蔽（En）间 | ||
浪涌转移率 施加1.2／50μs、5kＶ | 二次→一次 | 1/500以下 |
一次→二次 | 1/200以下 | |
