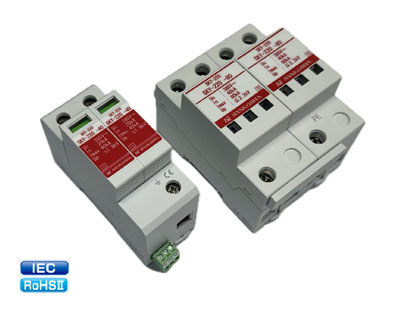

SKY-220[ ]系列

符合标准
符合IEC 61643-11标准
符合RoHS2.0 标准

立即咨询在线留言

本产品是交流电源用SPD浪涌保护器，此电源用SPD保护电源设备免受电源回路中诱导引起异常电压损坏，

SPD是由模块和底座或整体构成，同时具有劣化显示功能。

环境特性

使用场所：机器箱室内

额定使用温度：-40℃～+70℃

额定使用湿度：≤95％（不会有结露）

保管温度：-40℃～+70℃

保管湿度：96％（不会有结露）

海拔高度：≤2000m

特征

最大放电电流140kA (感应雷电波形 8/20μs)

带有劣化显示功能

应用

低压电源电路(AC 100V/200V/400V)

DIN 导轨可安装 (35mm)

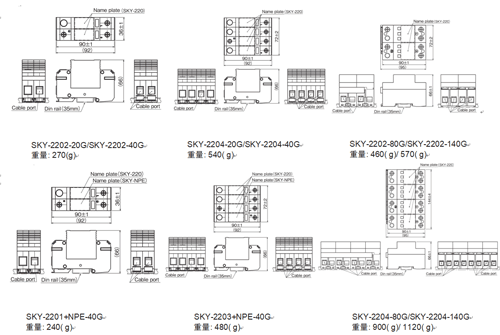

外观尺寸

K8HMUSNA9(SHSC58$H)81

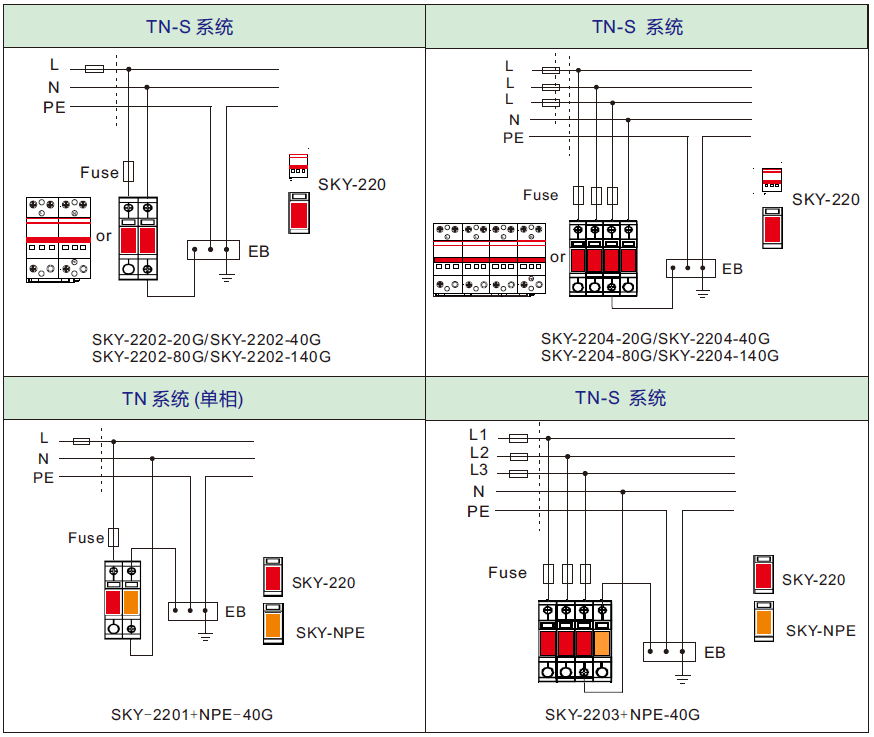

接线示例

项目	测试条件	性能
项目	测试条件	SKY-2202-20G SKY-2204-20G	SKY-2202-40G SKY-2204-40G	SKY-2202-80G SKY-2204-80G	SKY-2202-140G SKY-2204-140G	SKY-2201+NPE-40G SKY-2203+NPE-40G
额定电压(UN)	-	单相 220V (50/60Hz)
最大连续运行电压 (Uc)	L/N-PEL-N N-PE	385V (50/60Hz)				385V/255V (50/60Hz)
标称放电电流(In)	8/20μs	10kA	20kA	40kA	80kA	20kA
最大放电电流(Imax)	8/20μs	20kA	40kA	80kA	140kA	40kA
电压保护等级 (Up)	L/N-PE L-N N-PE	≤1.5kV	≤1.8kV	≤2.2kV	≤3.5kV	≤1.8kV
