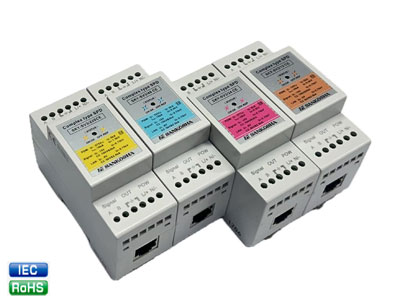

SKY系列

SKY-SV2[ ] SV3[ ]

符合IEC 61643-11、IEC 61643-21 标准
符合RoHS2.0 标准

产品详情

规格参数

附件下载

三合一视频监控防雷器SPD是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器,适用于通信场所、楼宇等各种安防场所室内、室外监控系统高速球、中速球、云台摄像机等的电源、视频/音频、云台控制的线路的防雷(浪涌)保护。

环境特性

使用场所:机器箱室内

额定使用温度:-40℃~+70℃

额定使用湿度:≤95%(不会有结露)

保管温度:-40℃~+70℃

保管湿度:96%(不会有结露)

海拔高度:≤2000m


认证信息

符合IEC 61643-11、IEC 61643-21标准

符合RoHS标准


DIN 导轨可安装 (35mm)

内置温度控制断路技术

LED 减振显示功能

多种保护功能:

电源和控制、网络信号


室内和室外监控系统,视频/音频

两级保护功能,能确保网络设备免受过压和过流损坏的雷电、工业干扰。

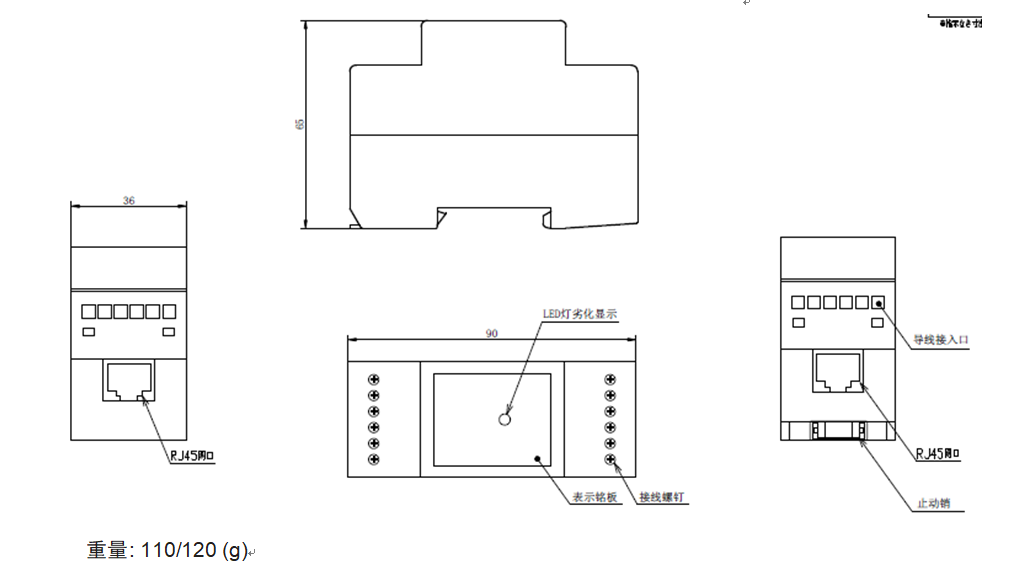

外观尺寸


5WU5WZTJO86KN([16~C61

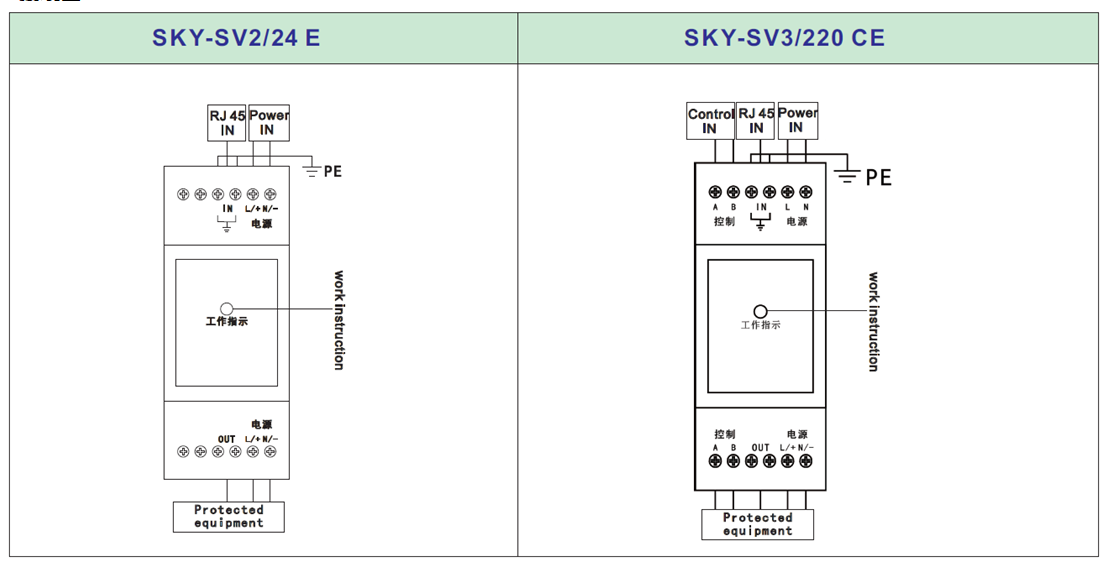

接线图


28WL@28_X`W3()IPXT$D(]O


项目

测试条件

                性能参数

SKY-SV2/-

SKY-SV3/-□□

AC  POWER

DC  POWER

Controlsigna(C)

NetworkRJ45(E)

额定电压(UN)

            -

 220V

12V

24V

48V

12V

5V

最大连续运行电(Uc)

L/N-PE

L-N/N-PE(NPE)

275V

14V

27V

52V

18V

8V

标称放电电流(In)

8/20μs

5kA

5kA

5kA

2.5kA

最大放电电流(Imax)

8/20μs

10kA

10kA

10kA

5kA

电压保护等级(Up)

L-N ,(+--)

L/N-PE,(+/--PE)

-

1.5kV

-

750V

80V

750V

45V

750V

传输速度(fg)

-

-

 -

2MHz

100MHz

传输损耗(Ae)

-

-

-

0.5dB or less

0.5dB or less
