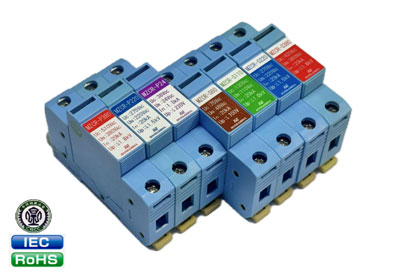

MZCR-P380/MZCR-P220/MZCR-P24
特征
最大放电电流可达40kA（感应雷电波形8/20μs）
安装劣化显示功能（附加警告触点输出端子）
插入式，DIN 导轨安装 (35ｍｍ)
圆形压端子- M4（宽度小于12mm）
应用
低压供电电路中配电盘和配电板（DC24V/AC220V/AC380V）
控制设备供电电路（DC24V/AC220V/AC380V)
MZCR-S380/MZCR-S220/MZCR-S110 /MZCR-S60
特征
最大放电电流可达40kA（感应雷电波形8/20μs）
安装劣化显示功能（附加警告触点输出端子）
插入式，DIN 导轨安装 (35ｍｍ)
圆形压端子- M4（宽度小于12mm）
应用
低压供电电路中配电盘和配电板（AC48V/AC110V/AC220V/AC380V）
控制设备供电电路（AC48V/ AC110V/AC220V/AC380V）

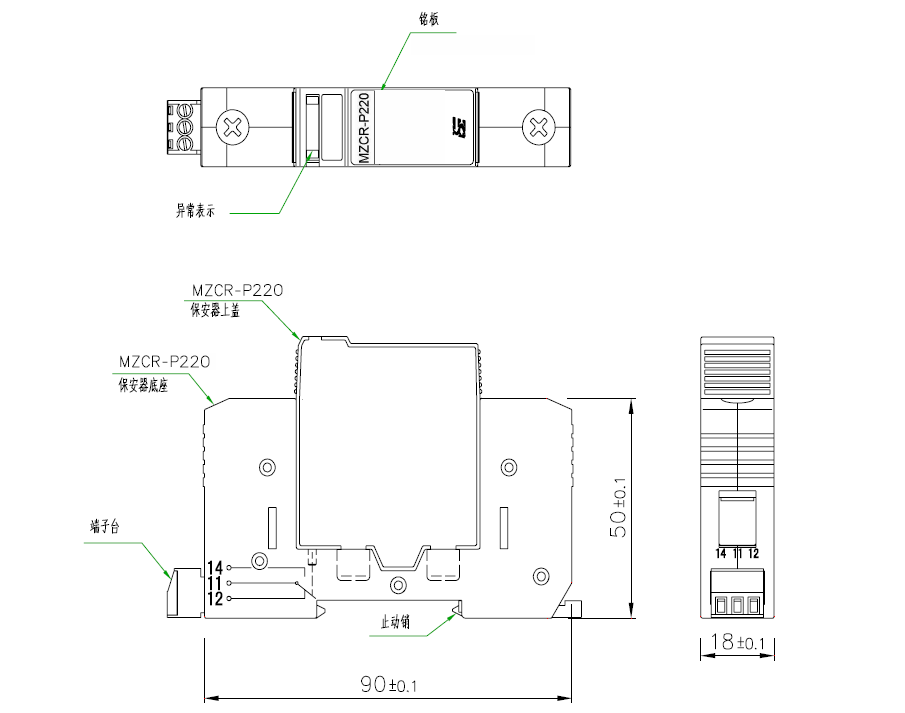

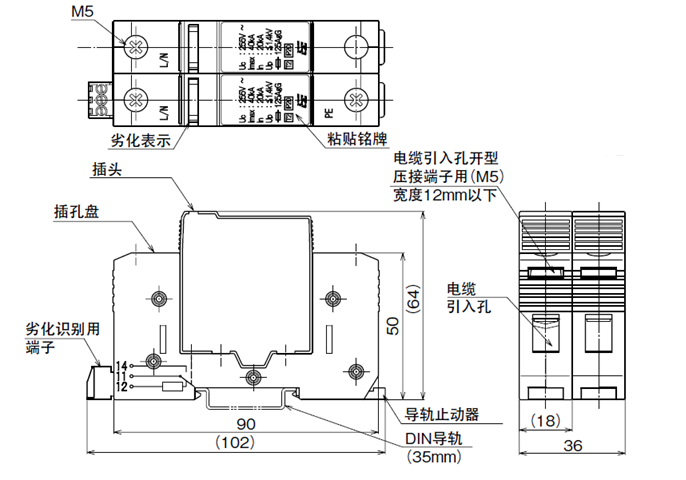

外观尺寸
接线示例
项目 | 测试条件 | 性能 | ||
MZCR-P380 | MZCR-P220 | MZCR-P24 | ||
额定电压(UN) | － | AC380V | AC220V | DC24V |
最大连续工作电压(Uc) | － | AC510V | AC275V | DC38V |
标称放电电流(In) | 8/20μs | 20kA | 20kA | 1.5kA |
最大放电电流(Imax) | 8/20μs | 40kA | 40kA | 10kA |
电压防护等级 (Up) | 基于IEC | ≤1.8kV | ≤1.5kV | ≤220V |
项目 | 测试条件 | 性能 | |||
MZCR-S380 | MZCR-S220 | MZCR-S110 | MZCR-S60 | ||
额定电压(UN) | － | AC380V | AC220V | AC110V | AC48V |
最大连续工作电压(Uc) | － | AC420V | AC275V | AC130V | AC75V |
标称放电电流(In) | 8/20μs | 20kA | |||
最大放电电流(Imax) | 8/20μs | 40kA | |||
电压防护等级 (Up) | 基于IEC | ≤1.8kV | ≤1.5kV | ≤1.0kV | ≤700V |
