CRCC认证浪涌保护器（SPD）

热门栏目：浪涌保护器放电管变压器雷电气象监测接地降阻材料

网站首页 > 产品展示 > 浪涌保护器 > CRCC认证浪涌保护器（SPD） >

浪涌保护器

雷电气象监测

接地降阻材料

航空障碍灯

日本铁道用SPD

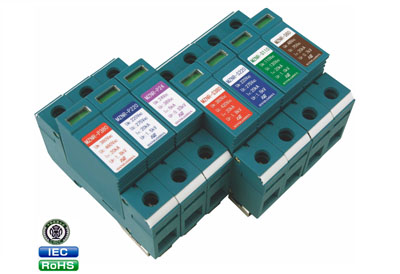

MZNR系列(CRCC认证品）

符合 IEC 61643-11 标准
符合 RoHS 标准
CRCC认证产品
(TB/T2311-2017, TB/T3074-2017)

立即咨询在线留言

产品详情

规格参数

附件下载

MZNR-P380/MZNR-P220/MZNR-P24

MZNR-S380/MZNR-S220/MZNR-S110/MZNR-S60

特点

最大放电电流高达40kA(感应雷电波形 8/20μs)

带有劣化显示功能(已连接警告接触输出端子)

插入式，DIN 导轨可安装 (35ｍｍ)

圆形压接端子 M5(安装尺寸小于12mm)

应用

低压配电，控制设备中的电源电路 (DC24V/AC220V/AC380V)

低压配电，控制设备中的电源电路 (AC48V/AC110V/AC220V/AC380V)

外观图

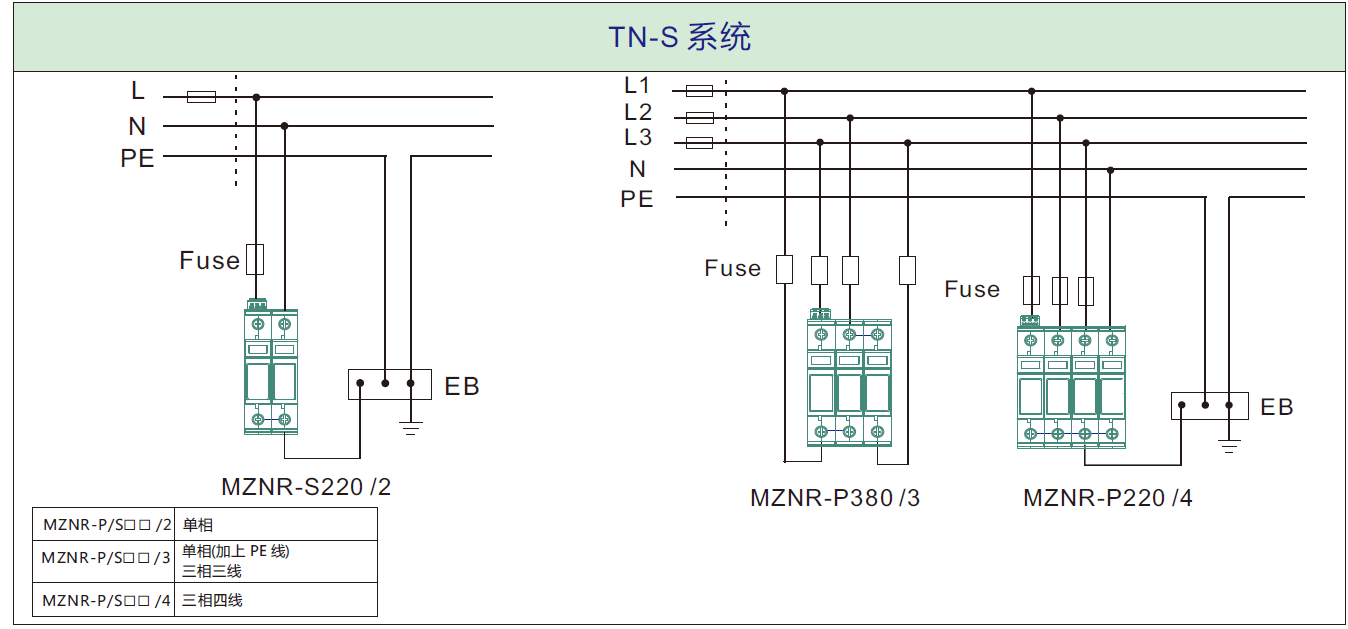

接线示例

项目	测试条件	性能
项目	测试条件	MZNR-P24	MZNR-P220	MZNR-P380
试验规格		TB/T2311-2017
最大连续运行电压Uc	AC(50/60Hz)※P24除外	DC38V	275V	460V
标称电压UN	AC(50/60Hz)※P24除外	DC24V	220V	380V
标称放电电流In	8/20µs	5kA	20kA
最大放电电流Imax	8/20µs	10kA	40kA
电压保护水平Up	8/20µs	≦0.33kV	≦1.5kV	≦1.8kV

项目	测试条件	性能
项目	测试条件	MZNR-S60	MZNR-S110	MZNR-S220	MZNR-S380
试验规格		TB/T2311-2017
最大连续运行电压Uc	AC(50/60Hz)	75V	130V	275V	420V
标称电压 UN	AC(50/60Hz)	48V	110V	220V	380V
标称放电电流 In	8/20µs	20kA
最大放电电流 Imax	8/20µs	40kA
电压保护水平 Up	8/20µs	≦0.7kV	≦1.0kV	≦1.5kV	≦1.8kV

● MZNR-P「」_仕样书（下载资料）下载
● MZNR-S「」_仕样书（下载资料）下载
