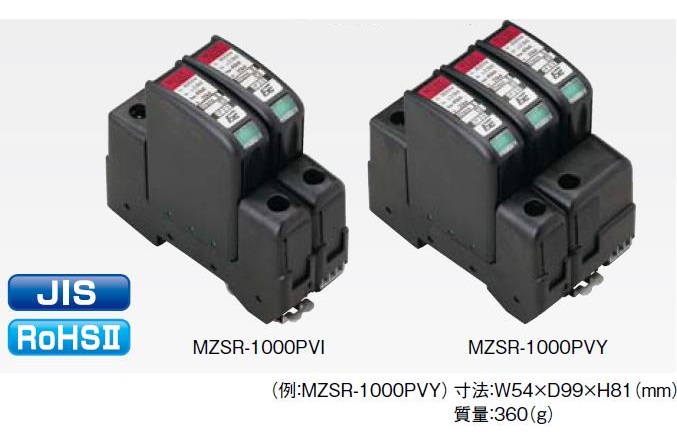

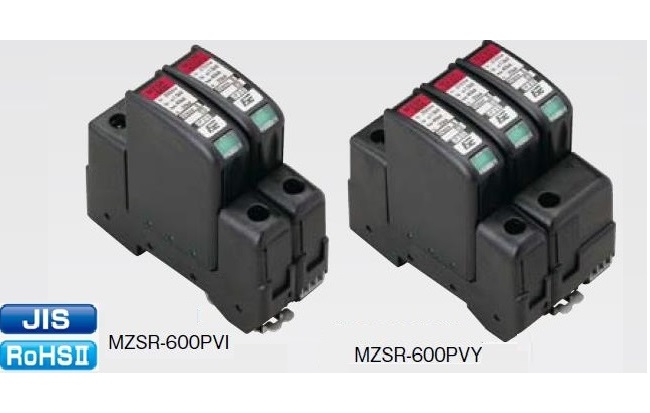

MZSR-600PV , MZSR-1000PV

满足级别II要求

适用标准
• IEC 61643-31适用
• 支持RoHSⅡ指令

立即咨询在线留言

产品详情

规格参数

附件下载

特点

• 最大可支持放电电流40kA（感应雷波型8/20µs）

• DC600V/DC1000V的PV光伏保护

• 根据接地的有无，可选择PVI，PVY型

• 内置劣化显示连接直流保险丝，PV光伏发生事故时安全分离。

• 插入式类型

• 搭载有劣化显示功能（带有报警接点输出端子）

• DIN导轨（35mm）安装构造

• 外观专利产品

用途

• 太阳能发电系统的电源电路,直流电路（DC600V/DC1000V）

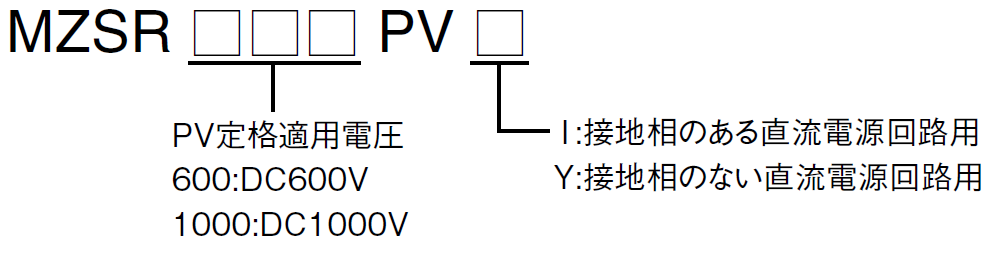

产品型号识别

GDJ~N~8Z37@2@Q)F(G(3

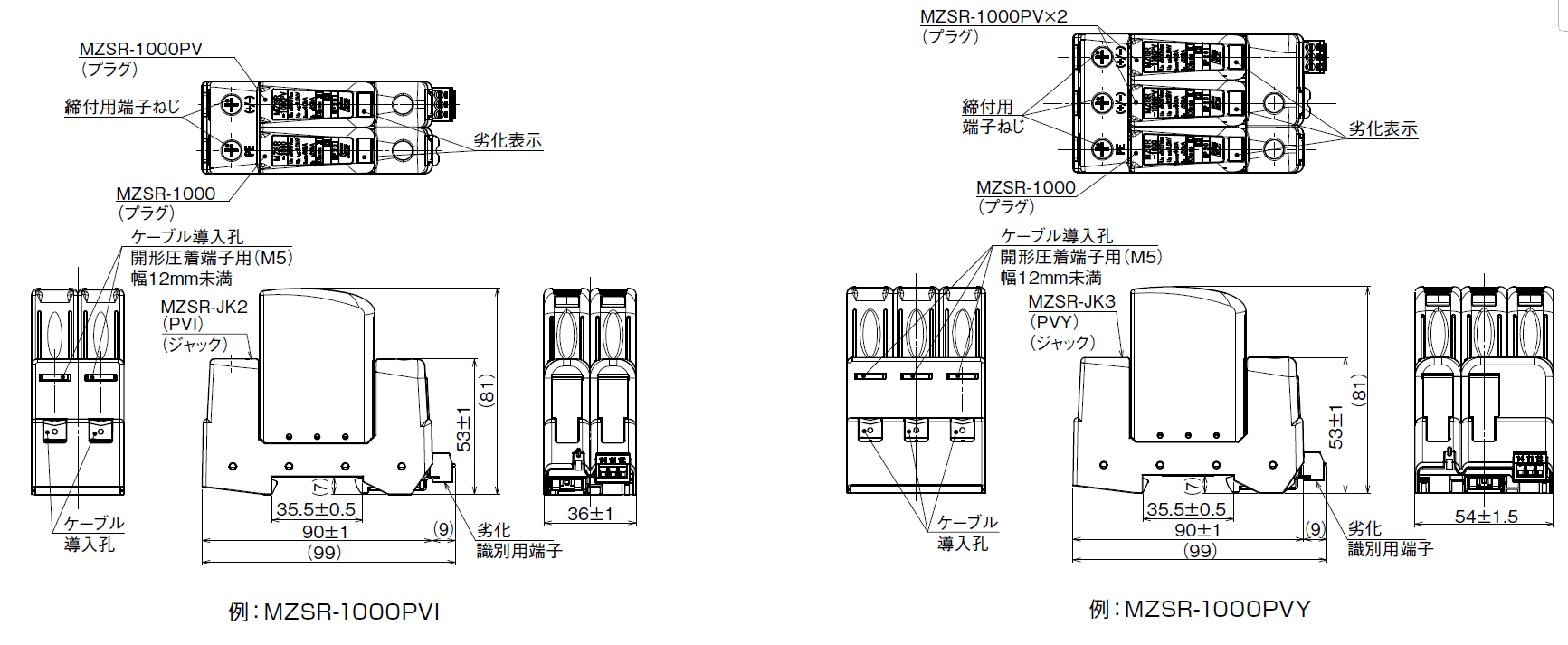

外观图

_RWAVFZV7KT4)W3LF68FW

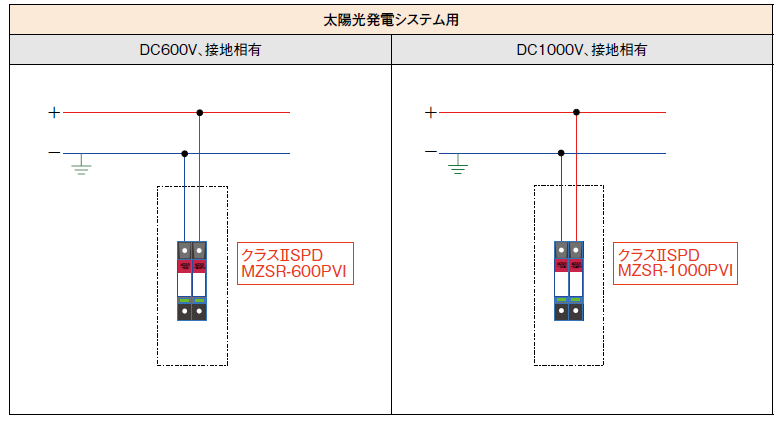

设置事例 (MZSR-[ ]PVI)

17DH8BUDVV~__@(@5`0HLL

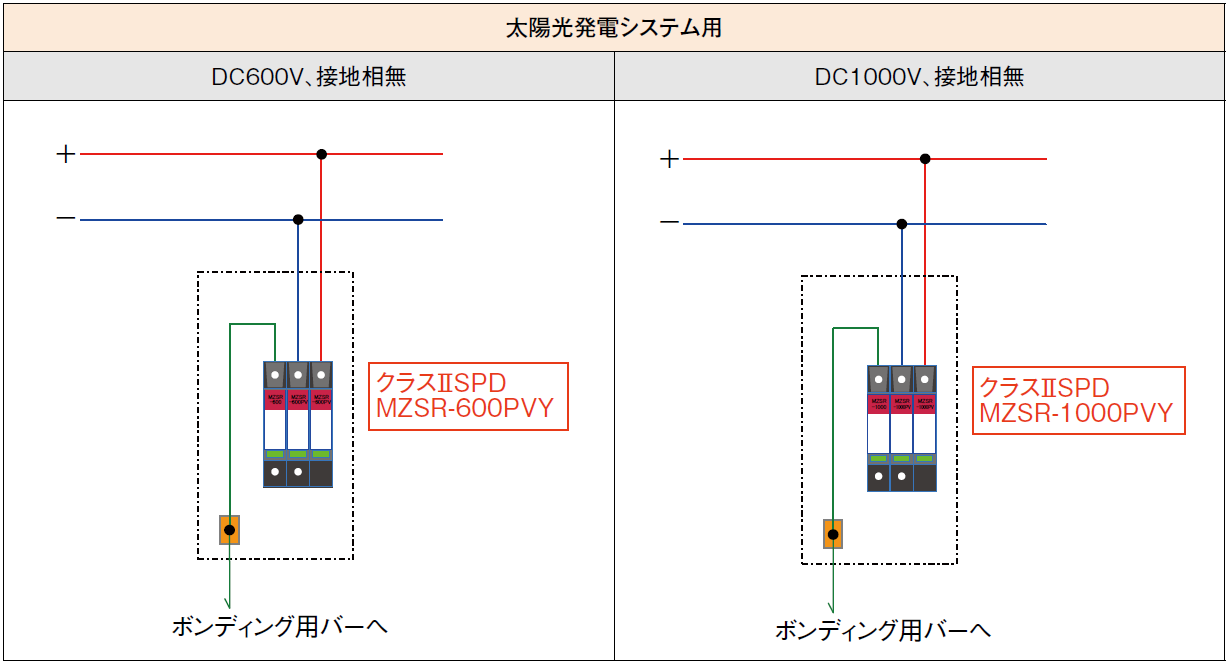

设置事例 (MZSR-[ ]PVY)

T%9DQ[TN73BN%7PCG]O~6P

项目	测量条件	性能
		MZSR-600PVI	MZSR-600PVY	MZSR-1000PVI	MZSR-1000PVY
适用的线路	─	DC600V 接线相有	DC600V 接线相无	DC1000V 接线相有	DC1000V 接线相无
最大连续工作电压UcPV	─	DC720V		DC1200V
最大放电电流(lmax)	8/20µs	40kA
标称放电电流(ln)	8/20µs	20kA
电压保护水平 (Up)	基于IEC	3kV以下		4kV以下
电压保护水平 Up（5kA)	基于IEC	2.5kV以下		3.5kV以下

● MZSR-600PV 仕样书（下载资料）下载
● MZSR-1000PV 仕样书（下载资料）下载
